Die Beleuchtung kann in monochrom, circadian (Tunable White) oder auch farbig (RGB, RGBW, X-Y-Farbraum) gesteuert werden. Alle Funkkomponenten sind in Mesh-Technologie konfigurierbar, was eine zuverlässige Funktionalität gewährleistet.
Die Komponenten
| Artikelnummer | Type | Beschreibung |
| 80087070 | ISYGLT-GW-ISYwireless-20 | Gateway für bis zu 20 DALI/ISYGLT-Aktoren. |
| 80087071 | ISYwireless-DALI-01 | Set bestehend aus einem ISYwireless Empfänger/Aktor und einem DALI-Interface mit integriertem DALI-Netzteil für 2x16 DALI-Geräte. |
| 80087072 | ISYwireless-ISYGLT-01 | ISYwireless Empfänger/Aktor, der definierte ISYGLT Module über die Funkstrecke ansteuert. |
- Grundkonzeption - Was wird benötigt
• Art der Leuchten (Monochrom, HCL, RGB)
• Anzahl der Leuchten
• Art der Ansteuerung ISYGLT-Dimmer, DALI DT oder DT8
• Festlegung der Steuerungsgruppen z.B. alle zusammen, oder nach oben / unten strahlende getrennt
• Art der Ansteuerung. Statisch, dynamisch, zeitgesteuert - das ist alles perfekt möglich.
Für schnelle Laufeffekte oder Videos ist diese Technik aufgrund der Latenzen bei der Funkübertragung ungeeignet.
- Umsetzung zu den ISYwireless Komponenten
Beispiel:
Fassade mit 30 RGBW LED-Wallwashern. Diese haben jeweils nur eine 230V Versorgung und müssen deshalb per Funk gesteuert werden.
Die Leuchten sind nur mit LEDs bestückt. Hier wird ein hochwertiger ISYGLT-LED-Dimmer mit passend dimmensionierter Spannungsversorgung eingebaut. Dieser LED Dimmer wird per Funk dann über das ISYwireless-ISYGLT-01 angesteuert.
Um vom ISYGLT-BUS die Werte per Funk übermitteln zu können, werden Funk-Gateways ISYGLT-GW-ISYwireless-20 verwendet. Diese können sich jeweils mit bis zu 20 Empfänger/Aktoren verbinden und diese dann steuern. Im Fall des Beispiels würden wir 2 Gateways mit jeweils 15 Empfängern/Aktoren konzipieren.
Benötigtes Material:
2 x ISYGLT-GW-ISYwireless-20
30 x ISYwireless-ISYGLT-01 (oder die Dali-Variante, falls Leuchten mit integrierten DALI Treibern verwendet werden)
- Planung der Gateway-Platzierung
Das Gateway sollte möglichst mittig zwischen den LED-Leuchten angeordnet werden. Die Position wird natürlich auch damit bestimmt, wie man mit der BUS-Leitung an das Gateway kommt.
Wir verwenden zur Übertragung die EnOcean-Funktechnologie. Hinweise auf Reichweiten und Materialdurchdringungen sind gemäß der EnOcean-Definitionen zu beachten.
- Vorbereitung im ProgrammDesigner

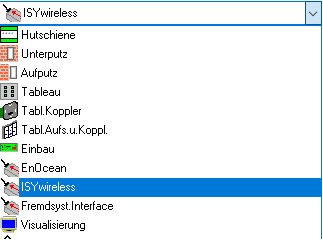

"Modul Hinzufügen" > Auswahl Gruppe "ISYwireless"

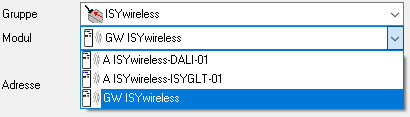

Bei "Modul" die Gateways "GW ISYwireless" und die Aktoren "A ISYwireless-ISYGLT-01" entsprechend einfügen.
Die beiden Gateways bekommen jeweils eine Moduladresse, die Aktoren werden nur informativ eingefügt.
Wir empfehlen, bei den Aktoren im Info-Feld die Funk-ID zu notieren. Diese muss dann im entsprechenden Gateway eingetragen werden und man kann dann schon über das ISYGLT-System die Komponenten verbinden und verwalten.
Bei den Gateways muss noch per virtuellem ISYGLT-ADR Modul über den Parametertransfer die BUS-Adresse eingestellt werden (siehe unten bei der Modulbeschreibung).
- Die Inbetriebnahme
Im Beispiel werden alle Leuchten mit den gleichen Werten angesteuert. Die Screenshots der Parametereinstellungen zeigen die Einstellungen der ersten Komponenten der Beispiel-Anlage.
• Im ProgrammDesigner die Parameter in den Gateways wie benötigt einstellen.
• Das Programm oder Beispiel-Programm in den Master übertragen.
• Per Debugger (Simulation) prüfen, ob die Gateways korrekt am BUS arbeiten.
• Nun die ersten Leuchten unter Spannung setzen - die roten LEDs der Funk-Aktoren müssen langsam blinken (Auslieferzustand)
• Beim ersten Gateway die Parameter übertragen - nun versucht das Gateway sich mit dem/den Aktor(en) zu verbinden. Hat dies geklappt, erlischt das Blinken der roten LED und es erfolgt ein Blitzen bei der Wertübertragung. Bitte beachten - das Blitzen wird nur angezeigt wenn dies auch definiert ist - siehe unten in den Beispieleinstellungen.
• Zur Kontrolle jetzt Werte ausgeben - im Beispielprogramm kann dies durch Drehen an den Potis erfolgen
• Falls noch nicht alle Leuchten in Betrieb sind - die weiteren aktivieren und wieder die Parameter übertragen. Bei den Parametern wird überprüft, ob sich gegenüber der letzten Übertragung noch etwas geändert hat. Wenn schon alle IDs eingetragen wurden und sonst auch nichts weiter geändert, sondern nur zusätzliche Leuchten angeschlossen wurden, erhalten sie die Meldung "Es gibt keine geänderten Parameter - keine Programmierung notwendig!". In diesem Fall bitte einfach auf "Aktualisieren" klicken und nochmals übertragen.
- Optimierungen
Bei Funk im Außenbereich sind die Verhältnisse anders als im Innenbereich und auch die Entfernungen größer. Deshalb sollte man bei der Konzeption auch berücksichtigen, dass eventuell bei einzelnen Aktoren die Repeater-Funktion aktiviert werden sollte. Bitte den Einsatz von Repeatern sorgfältig planen. Jeder Repeater erzeugt wieder zusätzliche Funktelegramme, die von den Geräten geprüft werden müssen. Dadurch steigt auch das Risiko von Funkprotokoll-Kollisionen.
Die Empfänger/Aktoren

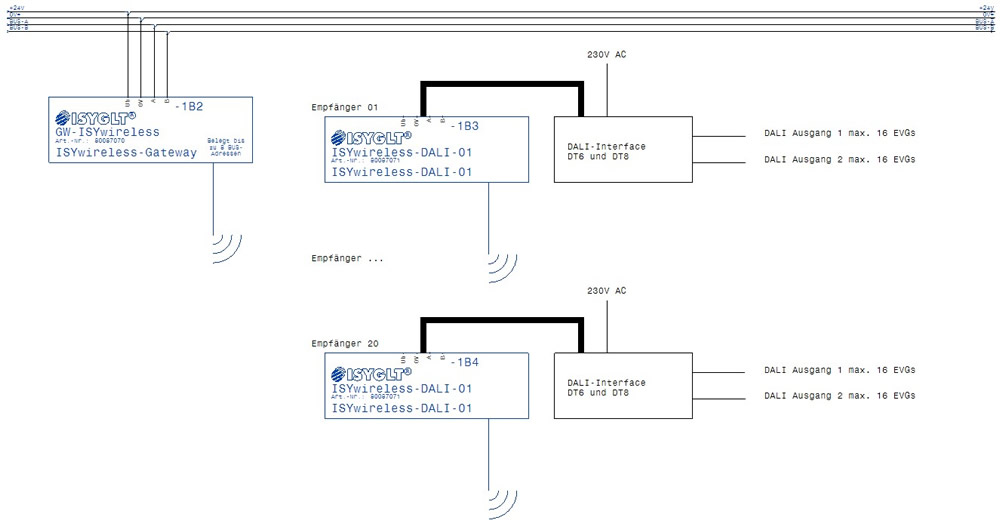

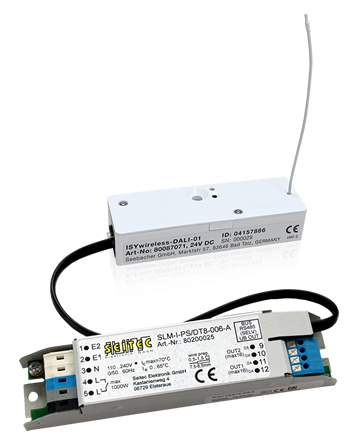

ISYwireless-DALI-01
Ein Set besteht aus einem ISYwireless Empfänger/Aktor und einem DALI-Interface mit integriertem DALI-Netzteil für die Anbindung von bis zu 2x16 DALI-Geräten.
Mit diesem Setup können bei DT6 bis zu 4 Gruppen oder bei DT8 bis zu 3 Gruppen mit Farbsteuerung über Funk angesteuert werden.
Das mitgelieferte DALI-Interface verfügt über 2 DALI-Ausgänge und bietet eine integrierte DALI Spannungsversorgung für maximal 2x16 Endgeräte.

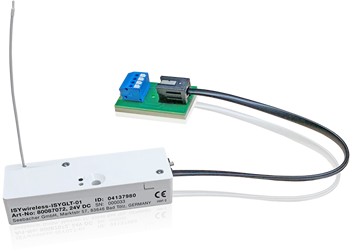

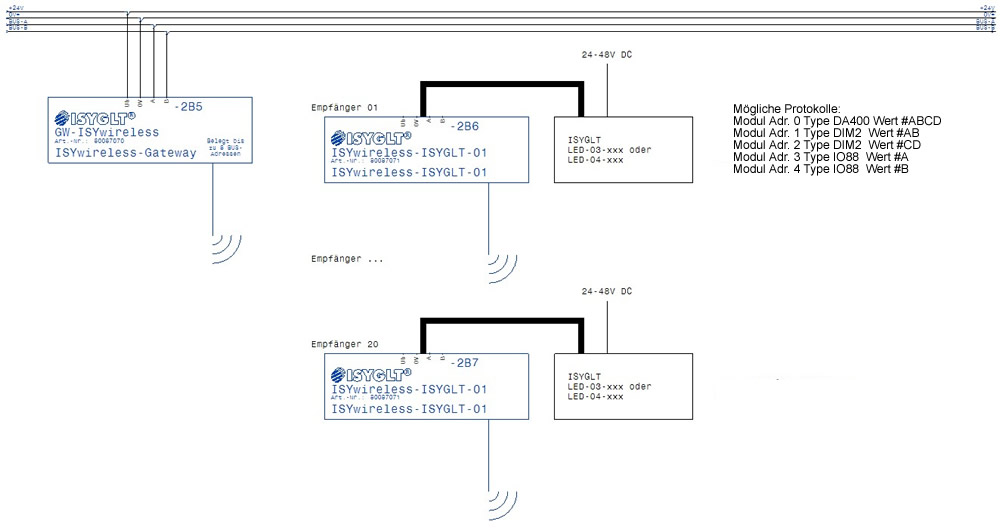

ISYwireless-ISYGLT-01
Der ISYwireless Funkempfänger/Aktor ermöglicht die Steuerung definierter ISYGLT-Module mithilfe der Protokolle IO88, DIM2 und DA400.
Die Kommunikation erfolgt über das GW-ISYwireless-20 Gateway.
Kompatible Module:
- UD-700
- DALI-04B
- DA-04-VX
- LED-04B-ANA
- LED-03E
- I/O-08B-230V-10A
- I/O-08T.
Des Weiteren können die ISYwireless Empfänger/Aktoren auch als Repeater fungieren.
| LED-Zustand | Bedeutung |
| Blinkt langsam | Das Modul ist betriebsbereit im Auslieferzustand |
| AUS | Das Modul wurde erfolgreich einem ISYGLT-GW-ISYwireless zugewiesen und belegt 1 von 20 möglichen Aktorzuweisungen. |
| Blitzt kurz auf | Wenn in den Modulparametern „Blitz bei Empfang“ aktiviert wurde, zeigt die LED die Empfangsaktivität an. |
Im Auslieferzustand blinkt die LED langsam, um anzuzeigen, dass die Empfänger/Aktoren verbunden werden können. Im Gateway wird die ID im Register "Aktoren" eingetragen. Durch die Funktion "Parameter übertragen" wird dann versucht, eine Verbindung zum Empfänger herzustellen. Wenn die Werte übereinstimmen, erlischt die LED am Empfänger. Anschließend wird die Übertragung der Telegramme nur noch durch intermittierendes Blitzen signalisiert (diese Funktion kann in den Parametern aktiviert oder deaktiviert werden).
Nach erfolgreicher Verbindung mit einem ISYGLT-GW-ISYwireless gibt der Empfänger/Aktor sofort die vordefinierte Funktionsausgabe aus.
Anpassungen über die Parameter sind auch online durch den ProgrammDesigner möglich.
Wenn der Empfänger/Aktor mit einem anderen ISYGLT-GW-ISYwireless verbunden werden soll, muss er auf den Auslieferungszustand zurückgesetzt werden. Dies erfolgt, indem die Taste am Empfänger für mehr als 5 Sekunden gedrückt wird. In diesem Fall blinkt die LED schnell und wechselt dann zu einem langsamen Blinken, um die Bereitschaft für eine neue Verbindung anzuzeigen.
Das Gateway

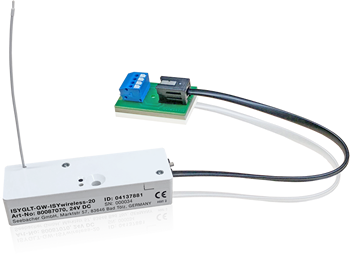

ISYGLT-GW-ISYwireless-20
Dieses Gateway dient zur Übertragung von Werten aus dem ISYGLT-BUS auf bis zu 20 DALI/ISYGLT-Empfänger/Aktoren.
| LED-Zustand | Bedeutung |
| Blinkt langsam | Das Modul ist betriebsbereit im Auslieferzustand |
| Blinkt schnell | Modul ist zur Adressierung programmierbereit. |
| AUS | Das Modul wurde erfolgreich programmiert und belegt 1-8 BUS-Adressen (Kontrolle über Simulator (Debugger) im ProgrammDesigner). |
| Blitzt kurz auf | Wenn in den Modulparametern „Blitz bei Empfang“ aktiviert wurde, zeigt die LED die Empfangsaktivität an. |

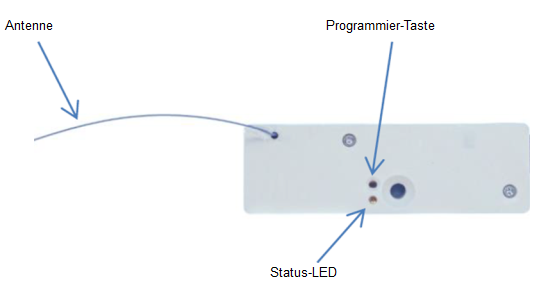

| Programmier-Taste | Betriebsart |
| Drücken > 3s | Das Modul ist betriebsbereit im Auslieferzustand |
| Kurz Tippenl | Modul ist zur Adressierung programmierbereit. |
| Drücken > 8s | Reset - das Modul befindet sich wieder im Auslieferzustand ohne Adresse. |
Das Modul wird je nach Verwendung im ProgrammDesigner angelegt. Hier wird die BUS-Adresse vergeben. Diese muss mit dem virtuellen "ISYGLT Adress-Modul" per Parameterübertragung im ISYGLT-GW-ISYwireless gespeichert werden.
Aus Sicherheitsgründen ist das nur möglich, wenn das ISYGLT-GW-ISYwireless vorher durch Drücken der Taste für >3 s in den Adressiermode gesetzt wird.
Das ISYGLT-ADR Modul
Für die Definition der Funktionen stehen folgende Parameterseiten zur Verfügung

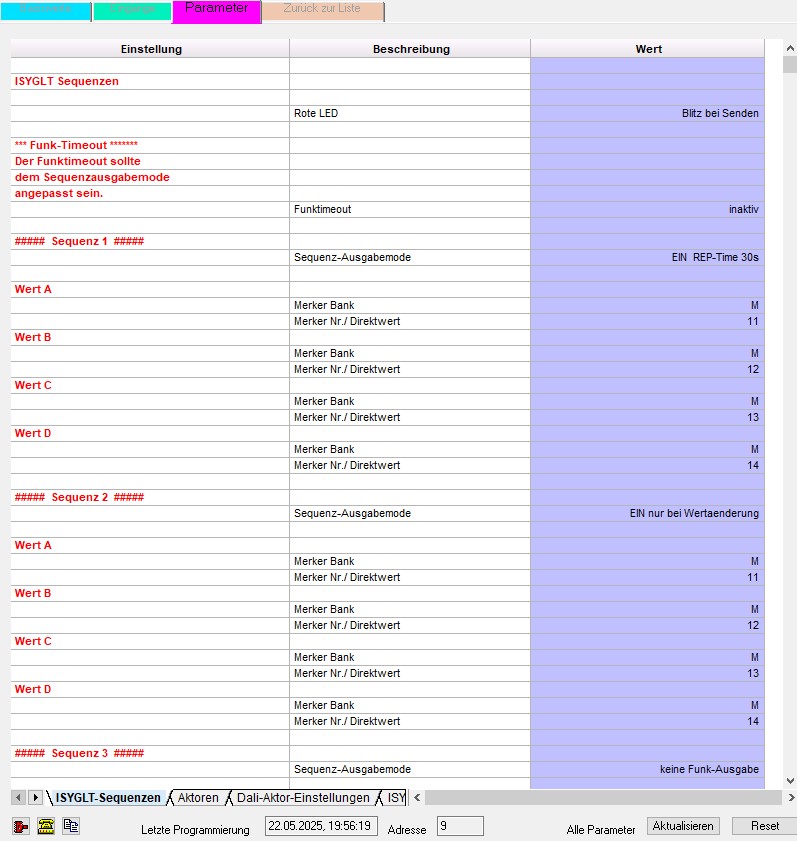

ISYGLT Sequenzen
Hier werden bis zu 8 Sequenzen (Übertragungspakete) definiert, die jeweils den Empfängern/Aktoren zuweisbar sind.
Jede Sequenz besteht aus 1-4 Bytes (Dimmwerten) und wird hier als Direktwert ausgegeben, oder den Merkern des ISYGLT-Masters zugewiesen.
Im ersten Einstellparameter kann auch definiert werden, ob die Übertragung durch Blitzen signalisiert werden soll. Diese Funktion empfiehlt sich bei der Inbetriebnahme zu aktivieren, damit man effizient die Anlagenfunktionen überprüfen kann.

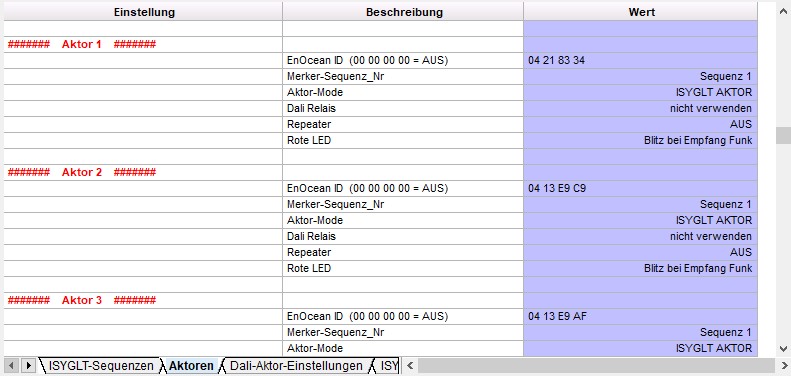

Aktoren
Hinweise zur Definition und den Einstellungsmöglichkeiten der Aktoren
Repeaterfunktion
Bitte sparsam mit Repeatern umgehen.
Auf räumliche Verteilung achten!
Es macht keinen Sinn, Aktoren die weniger als 25 m voneinander entfernt sind als Repeater zu konfigurieren.

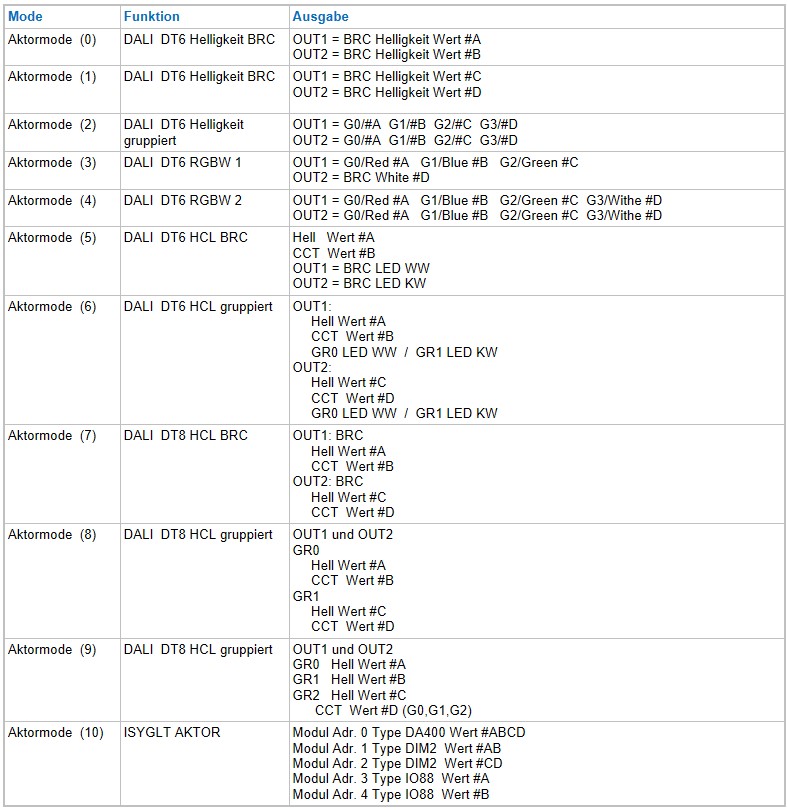

Aktor Mode-Einstellungen

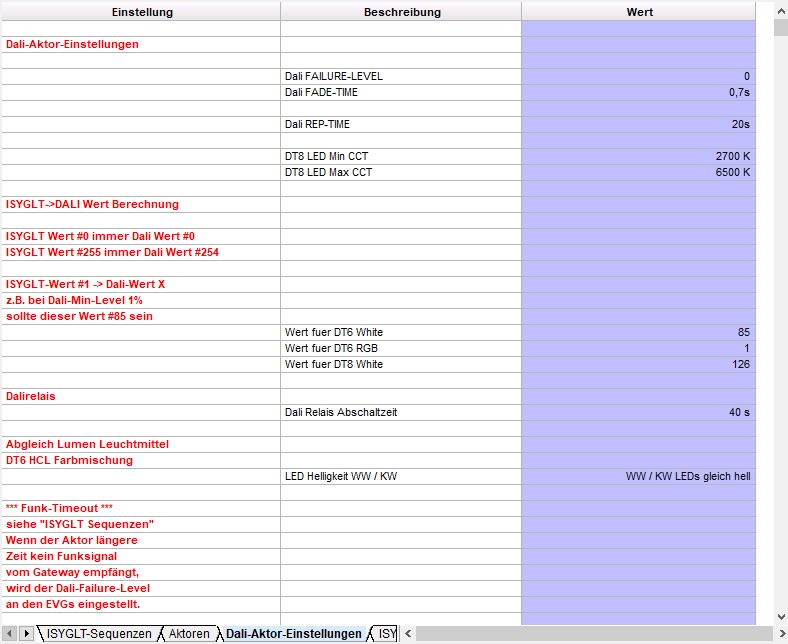

DALI-Aktor-Einstellungen
Die Einstellungen für die DALI-Endgeräte werden hier vorgenommen. Die Werte sind mit unseren gängigsten Erfahrungswerten vorbelegt, sollten jedoch überprüft und gegebenenfalls an ihre Leuchten angepasst werden.
Der DALI-Fehler ist hier auf "0" gesetzt, da andernfalls die Leuchten bei kurzen Funkunterbrechungen voll eingeschaltet würden.
Für DT8 bitte Min- und Max-CCT überprüfen und bei Bedarf anpassen.

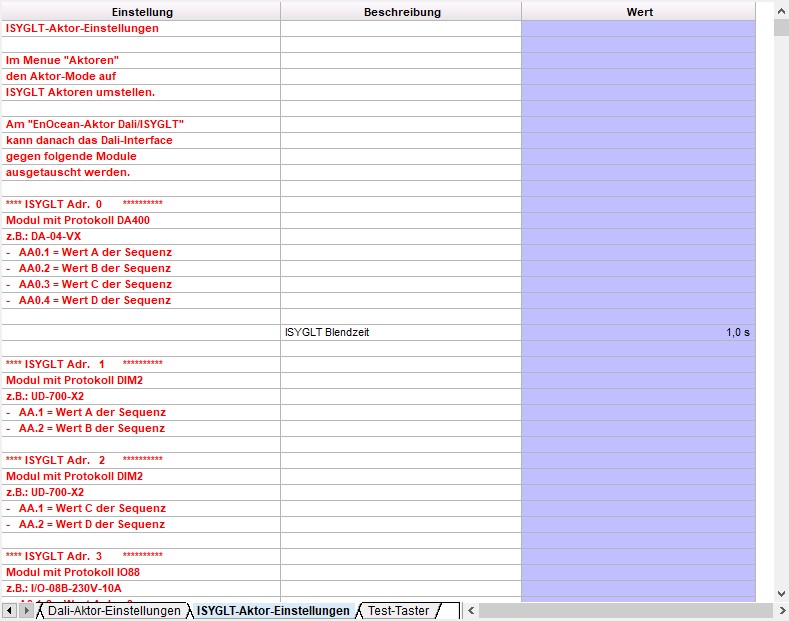

ISYGLT-Aktor-Einstellungen
Die Seite ist mehr informativ, wie die verwendeten Module anzusteuern sind.
Als Einstellung steht hier nur die feste Blendzeit zur Verfügung.
**** Funk-Timeout *********
siehe "ISYGLT Sequenzen"
Wenn der Aktor längere Zeit kein Funksignal vom Gateway empfängt, wird der Bus zu den ISYGLT-Modulen gestoppt.
Dadurch kann die Aktion bei "Funk-Timeout" in den Parametern der ISYGLT-Module (Busausfall) für jedes Modul extra eingestellt werden.

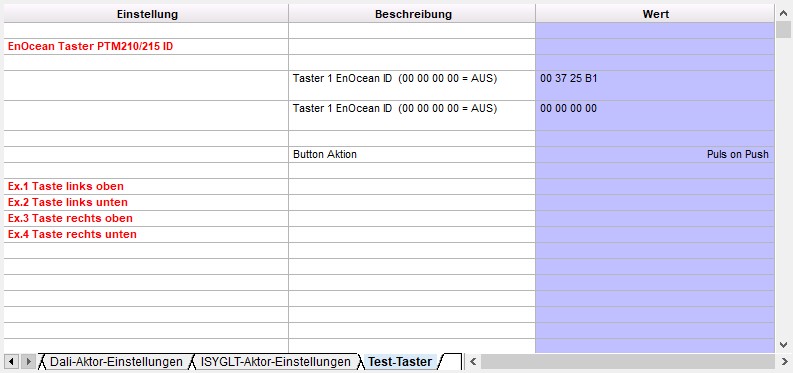

Test-Taster
Am Gateway können auch 2 EnOcean-4-fach-Taster PTM210/215 ID angeschlossen werden.
Die beiden 4-fach-Taster arbeiten parallel und sind über die Eingänge des Gateways auswertbar.
Beispiel- / Testprogramm
Code: Alles auswählen
; Festlegung
; Adr. 9 = GW ISYwireless
; Adr. 11 = AD-04P Module mit 4 Potis zum Einstellen der Werte
; M1.1 bis M1.4 Auswertung der Test EnOcean 4-fach-Taste
; M11 bis M14 = Dimmwerte für Sequenz 1
SET_M_TASK M0 M15
M0 M15
TOR M1.1 = E9.1 ;Taste 1 am ISYwireless-GW
TOR M1.2 = E9.2 ;Taste 2 am ISYwireless-GW
TOR M1.3 = E9.3 ;Taste 3 am ISYwireless-GW
TOR M1.4 = E9.4 ;Taste 4 am ISYwireless-GW
;Potiwerte auf M11 + M14 für die "Sequenz 1" ausgeben
TRFAD M11 AE11.1 = 1
TRFAD M12 AE11.2 = 1
TRFAD M13 AE11.3 = 1
TRFAD M14 AE11.4 = 1ISYGLT-Funk
